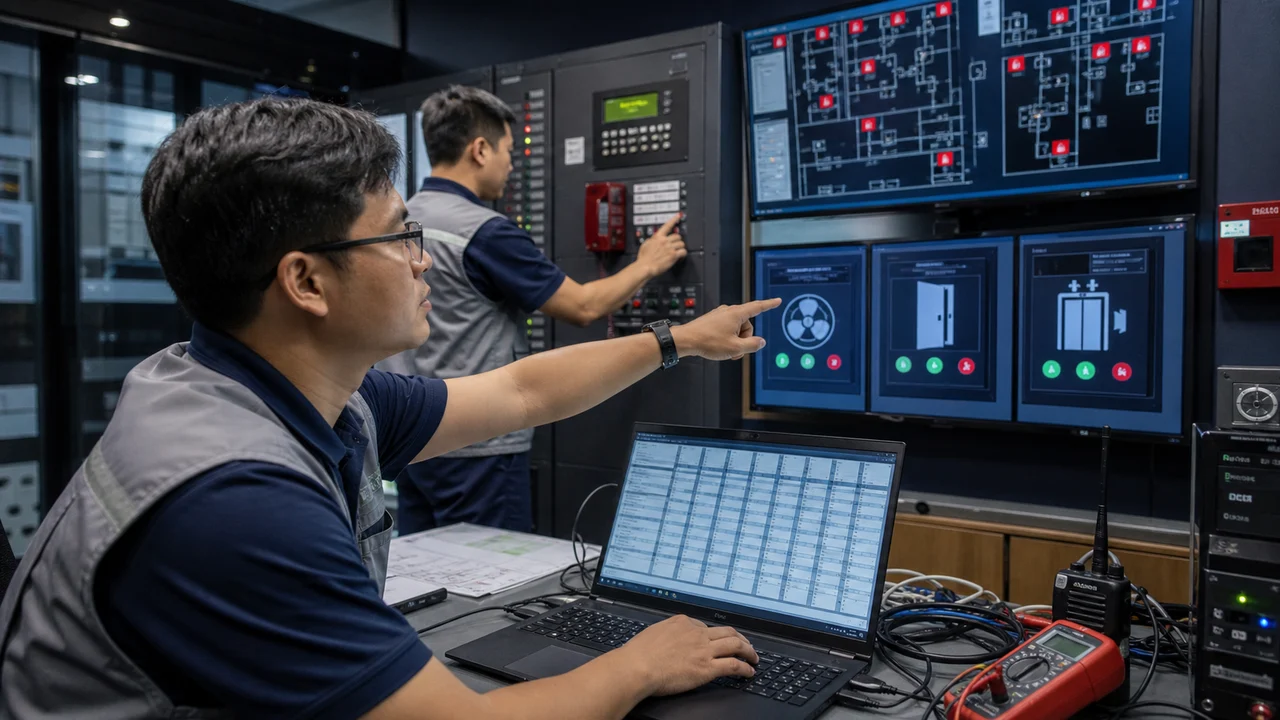

Ma trận Cause & Effect báo cháy: Cách lập kịch bản liên động không bỏ sót
Cause & Effect biến yêu cầu vận hành thành bảng quan hệ giữa sự kiện đầu vào và hành động đầu ra. Một ma trận tốt giúp thiết kế, lập trình, chạy thử và bàn giao cùng nói một ngôn ngữ.
Đầu báo khói tại tầng 5 chuyển sang trạng thái cháy. Chuông nào kêu? Quạt nào dừng? Cửa nào nhả chốt? Thang máy về đâu? Tín hiệu nào gửi sang BMS? Nếu năm người trong cuộc đưa ra năm câu trả lời, dự án đang thiếu một tài liệu điều phối quan trọng: ma trận Cause & Effect.
Đừng mở Excel ngay
Trước khi kẻ bảng, nhóm thiết kế phải thống nhất “từ điển sự kiện”. Một đầu báo đơn, hai đầu báo xác nhận, nút nhấn, sprinkler chảy nước, lỗi nguồn và chế độ bảo trì là những trạng thái khác nhau. Nếu gọi tất cả là “alarm”, người lập trình buộc phải tự đoán.
Tương tự, đầu ra phải cụ thể. “Điều khiển quạt” không cho biết dừng hay chạy, tốc độ nào, có trì hoãn không và điều kiện khôi phục là gì.
Khung ma trận tối thiểu
| Cause – nguyên nhân | Điều kiện | Effect – tác động | Phản hồi phải nhận | Cách khôi phục |
|---|---|---|---|---|
| Đầu báo vùng A | Một thiết bị xác nhận cháy | Phát cảnh báo tại khu vực quy định | Trạng thái ngõ ra/thiết bị | Reset sau khi hiện trường an toàn |
| Dòng nước sprinkler | Flow switch duy trì quá thời gian lọc | Báo cháy và kích hoạt chuỗi liên quan | Tín hiệu alarm tại tủ | Ngừng dòng, kiểm tra rồi reset |
| Van bị đóng | Tamper switch đổi trạng thái | Cảnh báo giám sát, không đánh đồng với cháy | Supervisory đúng địa chỉ | Mở van và xác nhận trạng thái |
| Mất nguồn thiết bị giao tiếp | Quá thời gian giám sát | Báo lỗi | Trouble đúng điểm | Phục hồi nguồn, xóa lỗi |
Xây kịch bản theo sáu lượt
- Chốt vùng cháy: chia theo mặt bằng, công năng và chiến lược sơ tán; tránh tên vùng mơ hồ.
- Liệt kê đầu vào: đầu báo, nút nhấn, flow switch, pressure switch, hệ khí, tín hiệu từ hệ khác.
- Liệt kê đầu ra: còi đèn, loa, cửa, quạt, damper, thang máy, nguồn điện, thiết bị truyền tin.
- Định nghĩa logic: một tín hiệu hay xác nhận chéo, tác động tức thời hay có trì hoãn, ưu tiên của lệnh cháy so với BMS.
- Yêu cầu phản hồi: lệnh đã gửi khác với thiết bị đã đạt vị trí; cần xác định điểm nào phải hồi tiếp.
- Viết đường lui: ai được reset, điều kiện khôi phục, thứ tự đưa thiết bị về chế độ thường và cách xử lý khi phản hồi không đạt.
Một kịch bản tốt phải đọc thành lời được
Thử đọc từng dòng theo mẫu: “Khi [sự kiện] xảy ra tại [vị trí], nếu [điều kiện] đúng, hệ thống sẽ [hành động] trong [thời gian]; người trực nhìn thấy [phản hồi]; việc khôi phục cần [điều kiện].” Nếu câu đọc lên vẫn có hai cách hiểu, dòng ma trận chưa đủ rõ.
Từ ma trận sang kịch bản thử
Mỗi dòng Cause & Effect nên sinh ra ít nhất một test case. Biên bản không chỉ đánh dấu đạt/không đạt mà cần ghi thiết bị kích hoạt, thời điểm, trạng thái tủ, phản ứng đầu ra, tín hiệu hồi tiếp và sai lệch. Trường hợp biên cũng phải được thử: mất truyền thông, một actuator không chạy, khóa lựa chọn ở chế độ tay hoặc tín hiệu xuất hiện đồng thời.
Đây là điểm nhiều công trình bỏ qua. Chạy từng quạt bằng tay chứng minh mô-tơ hoạt động; nó chưa chứng minh tủ báo cháy đã gửi đúng lệnh trong đúng kịch bản.
Quản lý phiên bản để không lập trình theo bản cũ
Ma trận cần có mã tài liệu, ngày phát hành, người duyệt và lịch sử thay đổi. Bản vẽ đấu nối, danh sách điểm và chương trình tủ phải tham chiếu cùng phiên bản. Khi kiến trúc đổi tên phòng hoặc HVAC đổi số quạt, ma trận phải được cập nhật trước khi nạp chương trình mới.
Ba vai trò, ba cách dùng cùng một tài liệu
- Đơn vị thiết kế dùng ma trận để thể hiện chiến lược an toàn và ranh giới trách nhiệm.
- Nhà thầu lập trình chuyển từng điều kiện thành logic, địa chỉ và ngõ ra.
- Đội vận hành dùng bản rút gọn để hiểu phản ứng của tòa nhà và xử lý cảnh báo bất thường.
PCCC An Nhiên có thể rà danh sách điểm, ma trận liên động và tổ chức chạy thử theo kịch bản. Xem thêm chạy thử hệ thống trước bàn giao hoặc gửi yêu cầu hỗ trợ kỹ thuật.
NFPA 72 dành nội dung riêng cho giao diện điều khiển chức năng khẩn cấp và hệ thống truyền thông. Có thể tham khảo cấu trúc tại NFPA 72, bản công khai trên NFPA LiNK; thiết kế tại Việt Nam vẫn phải theo quy chuẩn, tiêu chuẩn và hồ sơ áp dụng của dự án.
