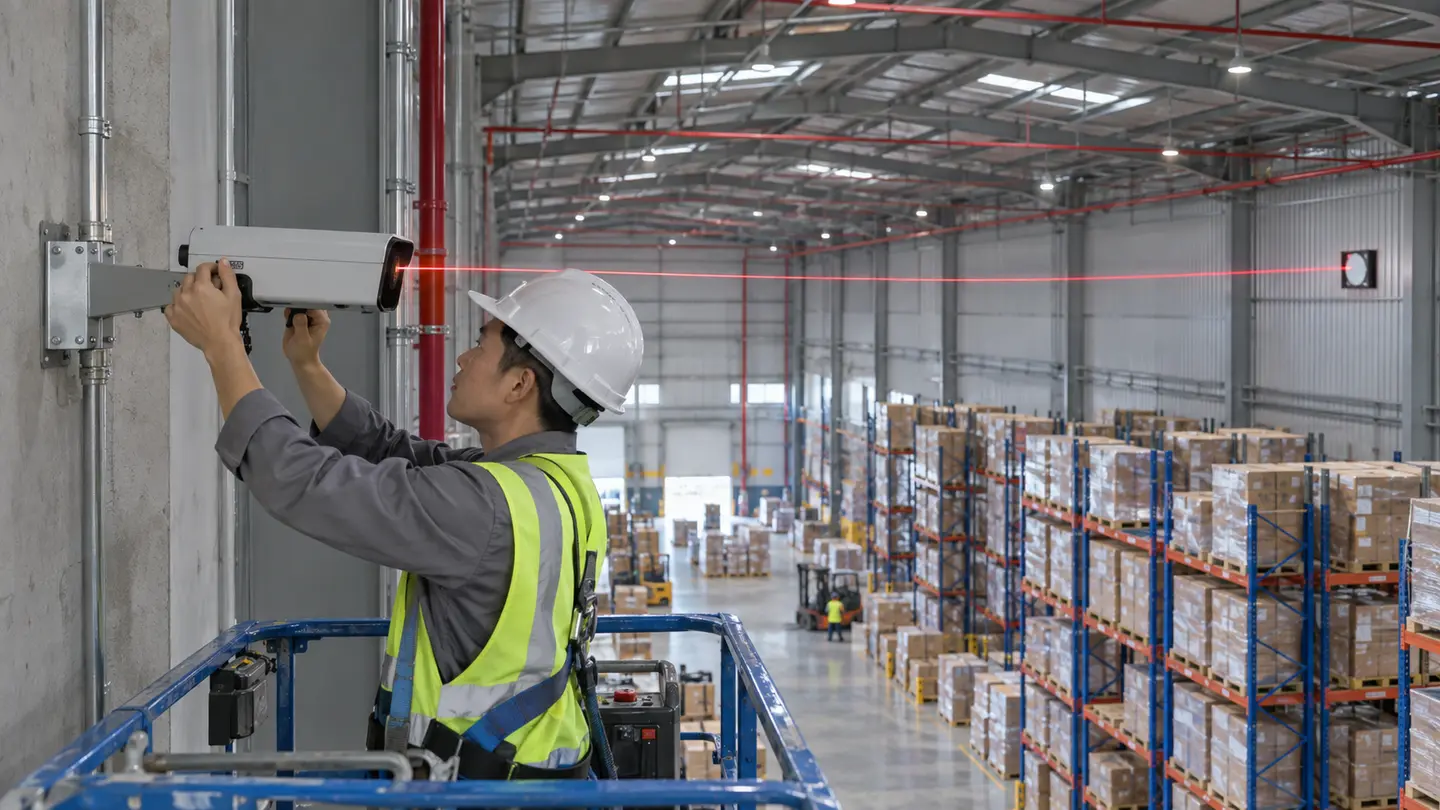

Đầu báo khói dạng tia giám sát sự suy giảm của chùm sáng trên một khoảng không gian lớn. Thiết bị có thể giảm số điểm lắp trong không gian cao, nhưng đường tia, chuyển vị kết cấu, ánh sáng, vật cản và phân tầng khói phải được đánh giá cẩn thận.
Khi nào nên xem xét giải pháp này?
Beam thường được xem xét tại nhà kho, nhà xưởng, nhà thi đấu, sảnh hoặc không gian trần cao. Không nên đặt thiết bị ở vị trí đường tia dễ bị hàng hóa, cầu trục, biển bảng hoặc hoạt động bảo trì che khuất.
- Kho và nhà xưởng có không gian mở, cao.
- Sảnh lớn, nhà thi đấu, nhà ga hoặc khu vực khó tiếp cận trần.
- Công trình cần đầu báo phản xạ hoặc thu-phát riêng theo hình học thực tế.
Cấu phần và phạm vi thi công
Phạm vi chính xác phải được chốt bằng bản vẽ, danh mục thiết bị và điều kiện hiện trường. Một gói thi công thường cần làm rõ:
- Đầu phát-thu hoặc đầu thu phát kèm gương phản xạ.
- Giá đỡ ổn định, bộ điều khiển và phụ kiện căn chỉnh.
- Cáp tín hiệu, nguồn, module địa chỉ nếu cần.
- Phương tiện tiếp cận để căn chỉnh, thử và bảo trì.
Những điểm kỹ thuật phải kiểm soát
Vị trí lắp phải ổn định và duy trì đường nhìn trong suốt quá trình sử dụng.
- Khảo sát chiều dài tia, cao độ, mái dốc và lớp khói dự kiến.
- Tránh kết cấu rung, bề mặt phản xạ ngoài ý muốn và ánh sáng gây nhiễu.
- Dành khoảng không cho thay đổi cách xếp hàng và thiết bị vận hành.
- Lập phương án tiếp cận an toàn cho căn chỉnh định kỳ.
Quy trình khảo sát và triển khai
- Thu thập công năng, bản vẽ, nguy cơ, hệ thống hiện hữu và yêu cầu vận hành.
- Khảo sát hiện trường; xác định vị trí thiết bị, tuyến kỹ thuật, nguồn cấp và điểm liên động.
- Chốt giải pháp, tính toán, chủng loại thiết bị, khối lượng, tiến độ và tiêu chí nghiệm thu.
- Thi công có kiểm soát nhãn, cao độ, mối nối, giá đỡ và các thay đổi so với bản vẽ.
- Thử từng phần, thử toàn hệ thống, lập biên bản, bản vẽ hoàn công và hướng dẫn người vận hành.
Kiểm tra trước khi bàn giao
- Căn chỉnh và ghi mức tín hiệu ban đầu.
- Dùng bộ lọc thử đúng hướng dẫn để mô phỏng các mức suy giảm.
- Kiểm tra tín hiệu lỗi khi che tia hoàn toàn hoặc mất căn chỉnh.
- Đối chiếu vị trí hiển thị và cảnh báo tại tủ.
Kết quả thử cần được ghi nhận; một lần kích hoạt thử không thay thế toàn bộ kiểm tra chức năng, lỗi, nguồn dự phòng và liên động.
Tiêu chuẩn và giới hạn áp dụng
TCVN 7568-14:2025 về thiết kế, lắp đặt hệ thống báo cháy và TCVN 3890:2023 về trang bị, bố trí phương tiện PCCC là các nguồn cần đối chiếu ban đầu. Còn phải xác định quy chuẩn, tiêu chuẩn chuyên ngành, hồ sơ được duyệt và hướng dẫn của nhà sản xuất đang áp dụng cho công trình. Nội dung này giúp chuẩn bị phạm vi, không thay thế thiết kế hoặc kết luận của người có thẩm quyền.
