Hệ thống hút mẫu không khí chủ động đưa không khí qua mạng ống về buồng phân tích để phát hiện hạt khói. Giải pháp có thể cảnh báo rất sớm nhưng cần thiết kế thủy lực đường ống, ngưỡng cảnh báo và kế hoạch vệ sinh phù hợp với môi trường.
Khi nào nên xem xét giải pháp này?
Thường được cân nhắc khi cần phát hiện sớm, trần cao, luồng khí mạnh, thiết bị giá trị lớn hoặc việc tiếp cận đầu báo điểm khó khăn. Độ nhạy cao không đồng nghĩa có thể bỏ qua nguồn bụi, hơi hoặc quy trình xác minh cảnh báo.

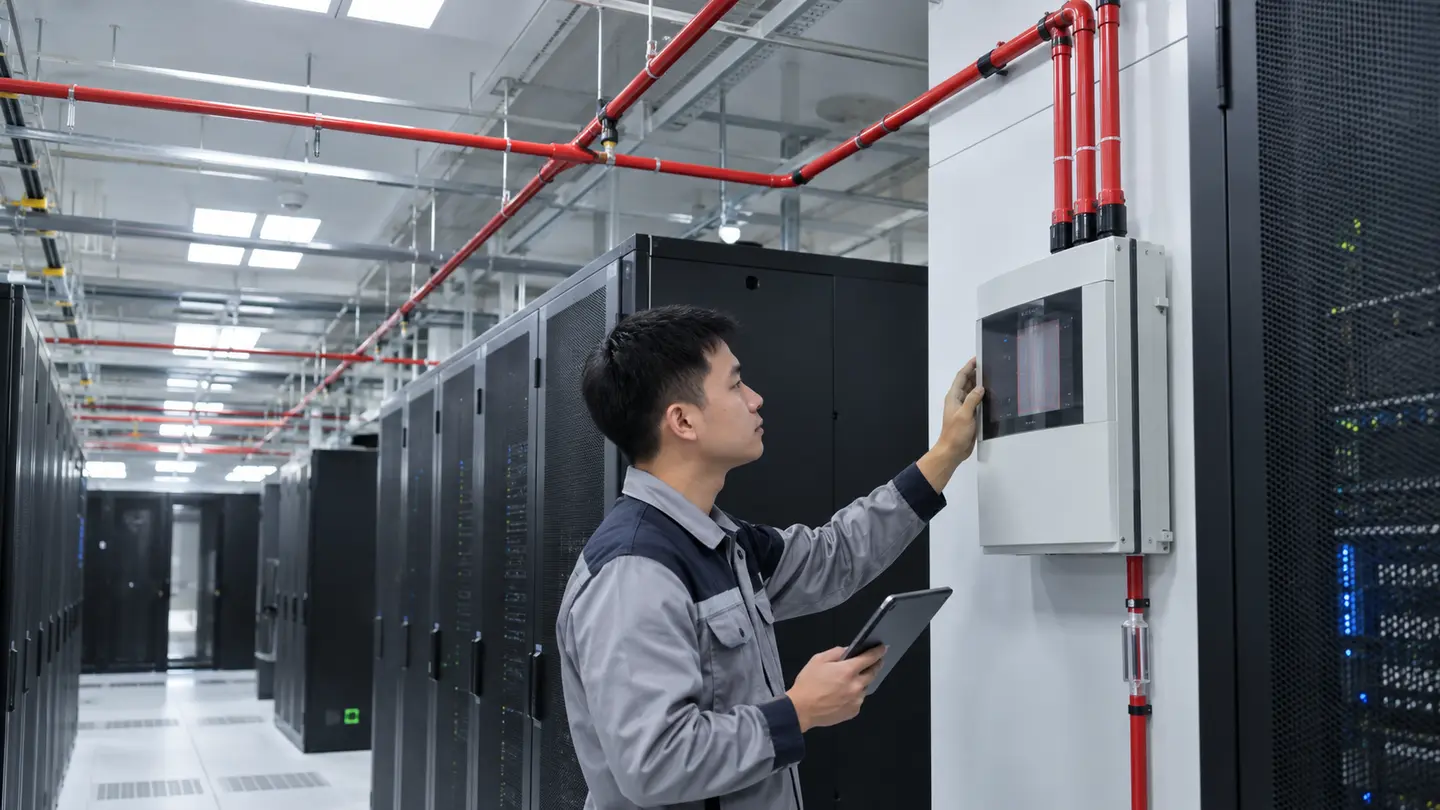

- Phòng máy chủ, trung tâm dữ liệu và phòng điều khiển.
- Kho cao, không gian trần kỹ thuật hoặc khu vực cần lấy mẫu tại nhiều cao độ.
- Tủ điện, phòng sạch hoặc khu vực có yêu cầu cảnh báo nhiều cấp.
Cấu phần và phạm vi thi công
Phạm vi chính xác phải được chốt bằng bản vẽ, danh mục thiết bị và điều kiện hiện trường. Một gói thi công thường cần làm rõ:
- Đầu dò hút khói, quạt hút, bộ lọc và module giao tiếp.
- Mạng ống lấy mẫu, lỗ hút, phụ kiện, điểm xả và nhãn nhận dạng.
- Nguồn, ắc quy, kết nối về tủ báo cháy hoặc BMS.
- Phần mềm tính toán ống và cấu hình các ngưỡng cảnh báo.
Những điểm kỹ thuật phải kiểm soát
Kích thước, chiều dài ống và lỗ lấy mẫu phải bám tính toán; thay đổi nhỏ tại hiện trường có thể làm sai thời gian vận chuyển mẫu.
- Tính cân bằng lưu lượng và thời gian vận chuyển từ lỗ xa nhất.
- Chọn vị trí lấy mẫu theo luồng khí và vận hành HVAC.
- Thiết lập nhiều ngưỡng phù hợp quy trình xử lý của cơ sở.
- Bố trí tiếp cận để vệ sinh bộ lọc, ống và kiểm tra lỗ hút.
Quy trình khảo sát và triển khai
- Thu thập công năng, bản vẽ, nguy cơ, hệ thống hiện hữu và yêu cầu vận hành.
- Khảo sát hiện trường; xác định vị trí thiết bị, tuyến kỹ thuật, nguồn cấp và điểm liên động.
- Chốt giải pháp, tính toán, chủng loại thiết bị, khối lượng, tiến độ và tiêu chí nghiệm thu.
- Thi công có kiểm soát nhãn, cao độ, mối nối, giá đỡ và các thay đổi so với bản vẽ.
- Thử từng phần, thử toàn hệ thống, lập biên bản, bản vẽ hoàn công và hướng dẫn người vận hành.
Kiểm tra trước khi bàn giao
- Đo lưu lượng và xác nhận trạng thái từng tuyến ống.
- Thử khói tại lỗ gần, xa và ghi thời gian phản hồi.
- Mô phỏng tắc ống, vỡ ống, lỗi quạt và mất nguồn.
- Đối chiếu các ngưỡng cảnh báo với tủ và quy trình trực.
Kết quả thử cần được ghi nhận; một lần kích hoạt thử không thay thế toàn bộ kiểm tra chức năng, lỗi, nguồn dự phòng và liên động.
Tiêu chuẩn và giới hạn áp dụng
TCVN 7568-14:2025 về thiết kế, lắp đặt hệ thống báo cháy và TCVN 3890:2023 về trang bị, bố trí phương tiện PCCC là các nguồn cần đối chiếu ban đầu. Còn phải xác định quy chuẩn, tiêu chuẩn chuyên ngành, hồ sơ được duyệt và hướng dẫn của nhà sản xuất đang áp dụng cho công trình. Nội dung này giúp chuẩn bị phạm vi, không thay thế thiết kế hoặc kết luận của người có thẩm quyền.
